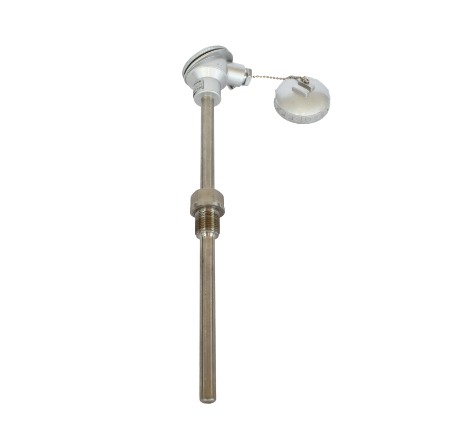

WZ系列装配式热电阻作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中-200℃到420℃范围内的液体、蒸汽和气体等介质以及固体的表面温度。
热响应时间:在温度出现阶跃变化时,热电阻的输出变化相当于该阶跃变化的50%,所需要的时间称为热响应时间,用t0.5表示。
热电阻公称压力:一般指在该工作温度下保护管所能承受的外压(静压)而不破裂。允许公称压力不仅与保护管材料、直径、壁厚有关,还与其结构形式,安装方法、置入深度以及被测介质的流速和种类有关。

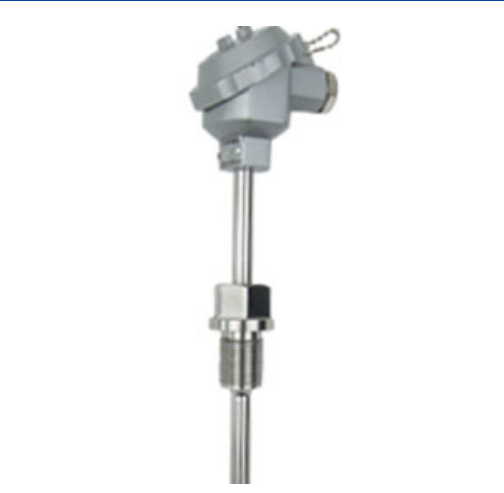

防爆型热电阻防爆等级:ExdIICT6
自然影响:通过热电阻的测量电流为5mA测得的电阻增量换算成温度值不大于0.30℃。
绝缘电阻:常温绝缘电阻的试验电压可取直流10V00V任意值。环境温度15~35℃范围内,相对湿度不大于80%。常温绝缘电阻值应不小于100MΩ。
美天热电阻工作原理
工业用热电阻分铂热电阻和铜热电阻两类。
热电阻是利用物质在温度变化时自身电阻也随着发生变化的特征来测量温度的。热电阻的受热部分(感温元件)是用细金属丝均匀地双绕在绝缘材料制成的骨架上。当被测介质中有温度梯度存在时,所测得的温度是感温元件所在范围内介质的平均温度。
装配式热电阻主要由接线盒、保护管、接线端子、绝缘套管和感温元件组成基本结构,并配以安装固定装置组成。
WZP型铂热电阻的感温元件是一个铂丝绕阻,双支铂热电阻主要用于需要用二套显示、记录或调节仪同时检测同一地点温度的场合。WZC型铜热电阻的感温元件是一个铜丝绕阻。
