MTR系列平衡容器是差压式水位计的一次仪表。与差压变送器和二次表配套使用,用来测量水位,并可做报警用,可以在锅炉正常运行情况下反映汽包内的质量水位平衡容器的压力等级分为中压.高压超高压,亚临界及超亚临界,这些产品已成系列(特殊参数也可重新设计),并随锅炉配套使用。选用时可根据汽包(或受压容器)内介质的压力和温度,观测范围水管中心到正常水位的距离(HO)以及汽水中心距(H)而定。
美天平衡容器主要特点
平衡容器从结构及工作原理上分为单室平衡容器和双室平衡容器。

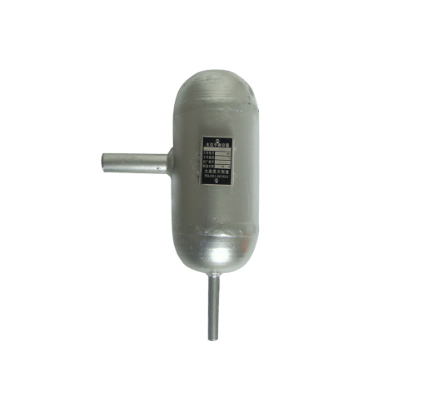

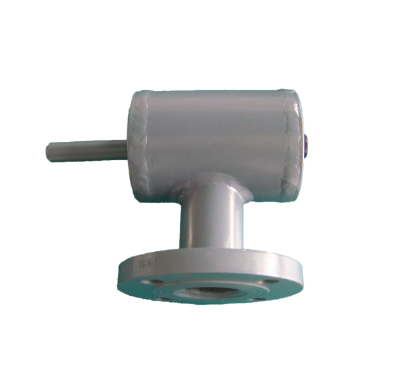

(一)单室平衡容器
单室平衡容器由筒体、汽包接管、表管等焊接而成。工作中正压头由平衡容器引出,导压管长度S应大于1米,保证下降导压管内水温接近环境温度,同理,负压导压管也如此:平衡容器内水的平均密度难以确定,为了减少因平均密度估算不准而带来的误差,将m值取小一些。

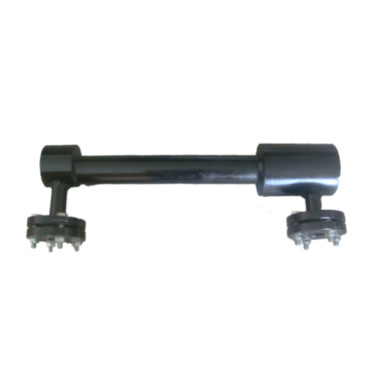

(二)双室平衡容器
双室平衡容器是由筒体、正压补偿管、负压管,水杯漏斗等零件焊接而成。工作过程中,饱和蒸汽因为凝结而释放的热量同时对正压补偿管和负压管加热,并且平衡容器的外层保温减少了热量的损失,从而使正压补偿管内水的重度在任何工况下都近似等于汽包(或受压容器)内水的重度,又由于正确的选用正压补偿管的高度,不论容器内压力如何变化,正压补偿管的压力与负压管的压力变化值均相等,因此双室平衡容器输出的差压不变,即低置水位指示的水位不变。一旦水位发生变化,则输出差压也随之变化,所以低置水位指示可以适时显示容器内的水位。为提高双室平衡容器测量的准确性,设计中特别强调增大正压容器(水杯)的截面积(水杯的直径大于10mm)结构及安装;
汽水连接管/疏水管规格 | φ28×4mm |
连接差压变送器导压表管规格 | φ16×3mm |
工作压力 | 1.0~15.5MPa |
接口形式 | 焊接 |
工作温度 | 饱和温度 |
汽水连接管中心距 | 600、670、1270mm |
